承插焊法兰
给排水工程
焊接连接
2022-03-29

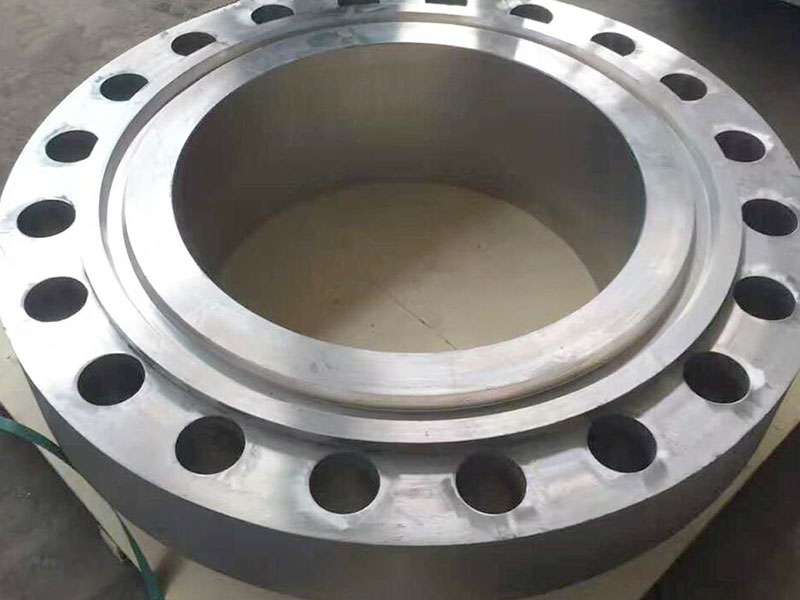

承插焊法兰是指管子端部插入法兰环阶梯内,在管端及外侧焊接的法兰。有带颈和不带颈两种。带颈管法兰的刚性好,焊接变形小,密封性较好,可用于压力为1.0~10.0MPa的场合。容器用乙型法兰也属承插焊法兰,用于密封要求较高的场合。设计时,承插焊法兰可按整体式法兰校核。密封面形式突面(RF)、凹凸面(MFM)、榫槽面(TG)、环连
承插焊法兰是指管子端部插入法兰环阶梯内,在管端及外侧焊接的法兰。有带颈和不带颈两种。带颈管法兰的刚性好,焊接变形小,密封性较好,可用于压力为1.0~10.0MPa的场合。容器用乙型法兰也属承插焊法兰,用于密封要求较高的场合。设计时,承插焊法兰可按整体式法兰校核。
密封面形式
突面(RF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)
材质
碳钢(Carbon Steel):ASTM A105,20#、Q235、16Mn、 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2、ASTM A694 F42, F46,F48, F50, F52, F56, F60, F65, F70;
不锈钢(Stainess Steel): ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8;
合金钢(Alloy Steel): ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ;
制造标准
ANSI B16.5、HG20619-1997、GB/T9117.1-2000—GB/T9117.4-200、HG20597-1997
